Ortungsbänder & -technik

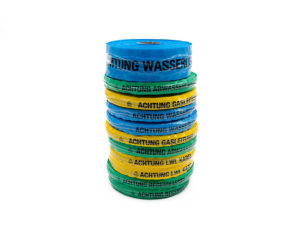

MULTICOLL-Ortungsbänder

sind unverzichtbar, wenn es um das Auffinden von erdverlegten nichtmetallischen Kabeln und Rohrleitungen geht, wie z.B. Glasfaserkabeln oder Wasserleitungen.

MULTICOLL-Ortungsbänder unterstützen sowohl die aktive als auch die passive Ortung.
Mit unserem MULTICOLL-Ortungsband Nr. 8 zusätzlich auch das Längswellenverfahren.

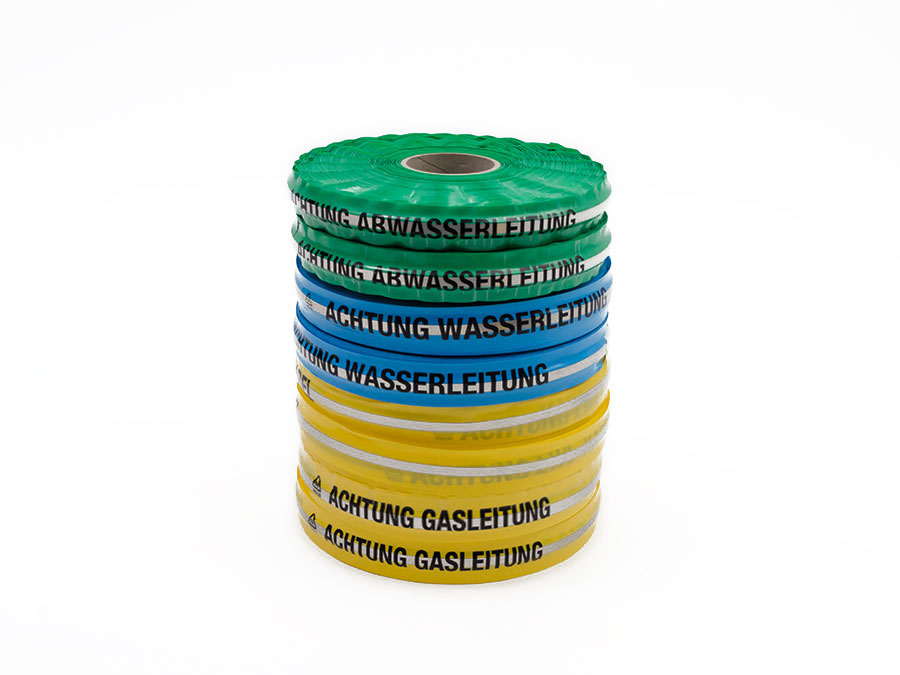

Ortungsband Nr. 10

Mit verzinktem Stahldraht – nichtrostend oder mit Edelstahldraht



Artikel Nr. 10DickeBreiteLänge
10 015 040 2500,15 mm40 mm250 m
10 015 080 2500,15 mm80 mm250 m
10 015 100 2500,15 mm100 mm250 m
10 015 156 2500,15 mm156 mm250 m
10 015 200 2500,15 mm200 mm250 m
10 015 240 2500,15 mm240 mm250 m
10 015 300 2500,15 mm300 mm250 m

Ortungsband Nr. 9alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

Mit Edelstahlbandeinlage



Artikel Nr. 9DickeBreiteLänge
90 015 040 2500,15 mm40 mm250 m
90 015 080 2500,15 mm80 mm250 m
90 015 100 2500,15 mm100 mm250 m
90 015 156 2500,15 mm156 mm250 m

Ortungsband Nr. 8alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

Mit Kupferdrahteinlage

Konstruktion 1+1 nach DIN 54841-3

Ein 0,15 mm dickes PE-Band mit einem isolierten und einem blanken, sinusförmig eingelegten Kupferdraht



Konstruktion 2+1 nach DIN 54841-3

Ein 0,15 mm dickes PE-Band mit zwei isolierten und einem blanken, sinusförmig eingelegten Kupferdraht. Durch die sinusförmige Anordnung der Drähte kann das PE-Band sich bis zu 30 % dehnen, ohne dass bei Erdbewegungen oder Erdsenkungen ein Abriss des Bandes erfolgt.

Standardfarben: gelb, blau, rot, grün
Druck: schwarz



Artikel 8/1+1Artikel 8/2+1DickeBreiteLänge
82 015 050 25083 015 050 250 0,15 mm50 mm250 m
82 015 080 25083 015 080 250 0,15 mm80 mm250 m
82 015 100 25083 015 100 250 0,15 mm100 mm250 m
82 015 200 25083 015 200 250 0,15 mm200 mm250 m



Verbindungstechnik

Artikel-Nr.BezeichungVE
10012Verbindungshülsen GEL 100 Stück
103Quetschzange für GEL-Verbinder 1 Stück

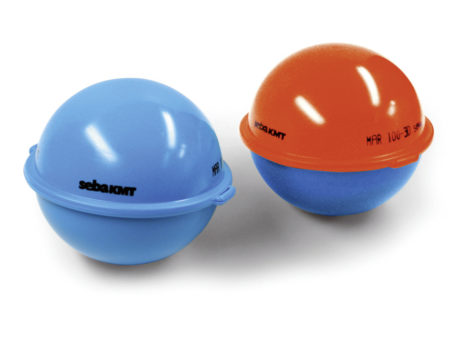

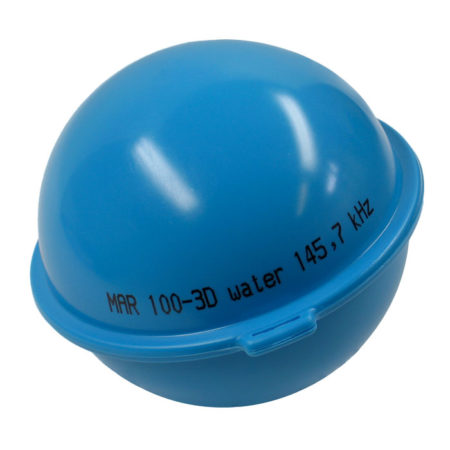

Kugelmarker MAR 100-3Dalterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich



Funktionsbeschreibung

Der Marker MAR 100-3D bietet eine neue und leistungsfähige Methode, unterirdisch verlegte Leitungen zu markieren und zu orten.

Die Bauweise des Markers besteht aus drei senkrecht zueinander stehenden Schwingkreisen, wodurch ein einheitliches kugelförmiges Feld erzeugt wird. Dadurch ist der MAR 100-3D lageunabhängig und jedem anderem lageabhängigem System überlegen. Der MAR 100-3D erzeugt ein sphärisches Feld, das 25 % größer ist als das normaler Marker mit 10 cm Durchmesser und erleichtert somit die Markersuche erheblich.

Der Marker 100-3D enthält keine Flüssigkeiten, bewegliche Teile oder andere chemische Substanzen, welche die Lagerung oder den Transport erschweren. Der MAR 100-3D ist ein passives System ohne Batterien oder andere aktive Komponenten, so dass die Lebensdauer der Marker so lange wie die der markierten Leitung ist.

Seba Marker...fürFarbeFrequenz
80 710GasGelb80 kHz
80 720TelekomOrange101,4 kHz
80 730AbwasserGrün121,6 kHz
80 740WasserBlau145,7 kHz
80 750EnergieBlau / Rot134 kHz

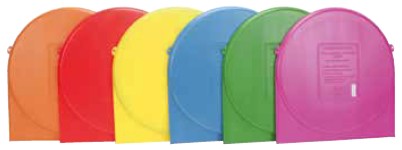

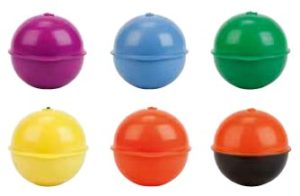

3M-Markeralterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

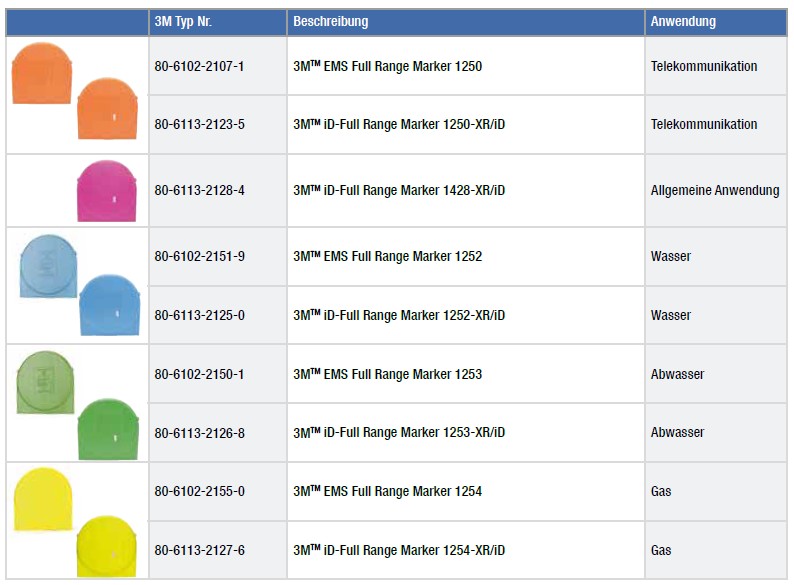

3M Marker...fürFarbeFrequenz
80 725GasGelb80 kHz
80 721TelekomOrange101,4 kHz
80 724AbwasserGrün121,6 kHz
80 723WasserBlau145,7 kHz
80 751EnergieBlau / Rot134 kHz

Weitere Markersysteme und technische Daten erhalten Sie bei Klick auf das Bild rechts.

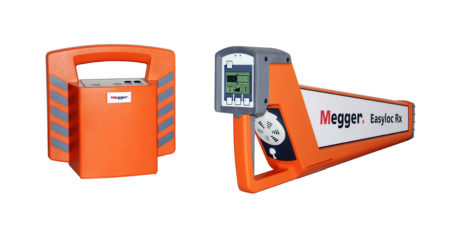

Easyloc® Rxalterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

Zur Bestimmung der Lage und Tiefe von Kabeltrassen und Rohrleitungen

• Bereiten Sie Ihre Baumaßnahmen optimal vor, schnell und sicher
• Vermeiden Sie Kabelschäden und lästige Verzögerungen
• Messen Sie Ihre Leitungen einfach und sicher ein
• Intuitive Benutzerführung
• Automatische Tiefenmessung per Knopfdruck auch ohne Sender
• 33 kHz – daher auch kompatibel zu anderen Ortungssystemen
• Großes Display mit einfacher Menuführung



Easyloc Set komplettLieferumfang
800 20Easyloc® Rx Emfpänger, Easyloc TX Sender, Erdungssatz, Erdspieß, Tragetasche, Bedienungsanleitung



Zielgruppen

Das Easyloc Ortungssystem wurde speziell zur einfachen Übertragung von Leitungsplänen entwickelt. Durch die wesentlich vereinfachte Ortung können Leitungsschäden vermieden und der Einsatz von Erdbewegungsmaschinen optimiert werden. Es ist somit geeignet für Tief- und Straßenbauunternehmen, Kommunen (Bauhof, Straßenmeisterei) sowie Garten- und Landschaftsbauunternehmen.



Schulung

Das Easyloc Ortungssystem ist schnell und ohne großen Schulungsaufwand einsetzbar. Zur optimalen Nutzung aller Möglichkeiten bieten wir Seminare in unseren
Schulungszentren oder vor Ort an

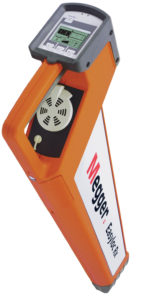

Empfänger Easyloc®RX

• Passive Ortung von Strom und Radiosignalen
• Tiefenmessung auf Knopfdruck
• Schleppzeiger
• Tiefenmessung auch ohne Sender möglich



Easyloc®RX Empfängerset Lieferumfang
800 21Easyloc TX Sender, Erdungssatz, Erdspieß, Bedienungsanleitung



Easyloc TX Senderset Lieferumfang
800 22Easyloc TX Sender, Erdungssatz, Erdspieß, Bedienungsanleitung



Optionales Zubehör



Molchsender
800 23Zur Ortung nichtmetallischer Rohrleitungen



Sendezange
800 24Zur Besendung spannungsführender Leitungen

3M – Ortungstechnikalterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

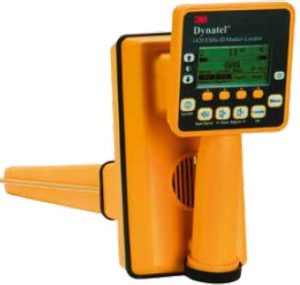

Das 3M Dynatel 1420E-iD Markerortungsgerät ist ein mikroprozessorgestütztes System, welches modernste digitale Signalverarbeitungstechniken zur schnellen und effizienten Ortung von elektronischen Markern verwendet.

Es erlaubt das:

  • Punktgenaue Orten der Lage aller existierenden Modelle
    fachgerecht, unterirdisch installierter EMS Marker
  • Bestimmen der Verlegetiefe von passiven und iD-Markern
  • Gleichzeitige Orten zweier Markerfrequenzen
  • Lesen und Schreiben von iD-Markern

3M Dynatel EMS Markerortungsgeräte bieten exklusiv die Möglichkeit, anwendungsspezifische Informationen temporär oder permanent in 3M iD-Marker zu schreiben.

Informationen, wie die individuelle Seriennummer, Installationsdaten, Daten des Eigentümers, der Anwendung oder des Installationsdatums von bis zu 100 iD-Markern können ausgelesen, mit Datum und Uhrzeit im Gerät gespeichert und mittels einer üblichen RS232 Verbindung an einen PC übertragen werden.

Vivax – Ortungstechnikalterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

alterungsbestaendigdauerhaft-lesbarklimabestaendigfarbechtumweltfreundlich

Der vLocML2+ Marker-Empfänger besitzt die Eigenschaften eines hochwertigen Kabelortungsgerätes. Dazu gehören die passive Ortung von Strom- und Radiosignalen und eine große Anzahl von aktiven Ortungsfrequenzen im Bereich von 50Hz bis 200KHz.

Weiterhin ist der vLocML2+ mit dem Sondenortungsmodus, der SD (Signal-Direction – eine Kabelauslesemethode) Funktion und der Ortung aller elektronischen Marker (jeglicher Bauart und Typs) ausgestattet. Ein interner Speicher zur Ablage der Ortungsdaten (wahlweise kombinierbar mit GPS-Positionen) von bis zu 1000 Speicherplätzen runden das Gesamtbild ab.

Der vLocML2+ hat drei Hauptortungsfunktionen. Den Ortungsmodus Kabel-/Sondenortung, den Modus Markerortung und die Kombination aus beiden, zur gleichzeitigen Ortung von Markern UND Kabeln/Sonden. Die Tiefenmessung zum Kabel/Sonde als auch zum Marker ist auf Knopfdruck oder per automatischer Anzeige (Display oben links) möglich.

Der vLocML2+ Empfänger besitzt einen Anschluss für optionales Zubehör zur Mantelfehlersuche per A-Rahmenantenne oder zur Kabelauslese mit der Stetoskopantenne.

  • Farbbildschrim
  • Automatische Anzeige der Markertiefe
  • Akku- (Standard) + Batterieversion
  • Links/Rechts- Ortungspfeile
  • Bluetooth und GPS Option
  • Kabelrichtungsanzeige
